ورق نسوز یکی از محصولات مهم در آب‌بندی تجهیزات و اتصالات صنعتی است که معمولاً برای ساخت گسکت و جلوگیری از نشت سیالات در محل اتصال فلنج‌ها و سطوح مختلف به کار می‌رود. بسته به نوع ماده، ورق نسوز می‌تواند برای شرایط دمایی، فشاری و شیمیایی متفاوتی مورد استفاده قرار گیرد.
در باطومی نسوز، ۸ نوع ورق نسوز شامل ورق نسوز آزبست، سرامیکی، فایبرگلاس، گرافیتی، کلینگریت، میکا، تفلون و سیلیکونی ارائه شده است. هرکدام از این محصولات ویژگی‌ها و کاربردهای متفاوتی دارند و انتخاب بین آن‌ها باید بر اساس شرایط واقعی پروژه انجام شود.
قیمت ورق نسوز به نوع متریال، ضخامت، ابعاد و مشخصات فنی آن بستگی دارد. از آنجا که ورقهای نسوز برای شرایط کاری و کاربردهای مختلف تولید و عرضه می‌شوند، نمی‌توان یک قیمت ثابت برای تمام انواع این محصول اعلام کرد.
به همین دلیل، قیمت ورق نسوز در سایت درج نمی‌شود. برای دریافت قیمت روز و انتخاب نوع مناسب ورق بر اساس شرایط کاری، با کارشناسان باطومی نسوز تماس بگیرید: 02136349221 | 0912963956 کارشناسان باطومی نسوز می‌توانند بر اساس نوع سیال، دما، فشار، شرایط اتصال و مشخصات موردنیاز، اطلاعات لازم برای انتخاب ورق مناسب را ارائه کنند.
در حال حاضر ۸ زیر‌دسته در بخش ورق نسوز باطومی نسوز قرار دارد. این محصولات از نظر جنس، مقاومت حرارتی، مقاومت شیمیایی، انعطاف‌پذیری و کاربرد با یکدیگر متفاوت هستند.
ورق نسوز آزبست
ورقهای آزبستی از محصولات قدیمی حوزه آب‌بندی و عایق‌کاری حرارتی هستند و در گذشته در بسیاری از تجهیزات صنعتی مورد استفاده قرار می‌گرفتند. با این حال، ورق نسوز آزبست به دلیل خطرات جدی مرتبط با الیاف آن، در بسیاری از کشورها تحت محدودیت‌های سخت‌گیرانه قرار دارد.
بنابراین در صورت استفاده از این نوع محصول، باید الزامات قانونی و ایمنی محل کار، مقررات مربوط به آزبست و شرایط پروژه به‌طور کامل بررسی شود. در پروژه‌هایی که امکان استفاده از جایگزین‌های بدون آزبست وجود دارد، انتخاب ماده مناسب باید بر اساس مشخصات فنی و الزامات ایمنی انجام شود.
ورق نسوز سرامیکی
ورق نسوز سرامیکی برای کاربردهایی طراحی می‌شوند که مقاومت در برابر دمای بالا اهمیت زیادی دارد. این محصولات می‌توانند در آب‌بندی یا عایق‌کاری برخی تجهیزات حرارتی مورد استفاده قرار گیرند.
در انتخاب این نوع ورق باید علاوه بر دمای کاری، نوع اتصال، فشار و شرایط محیطی نیز بررسی شود. عبارت «سرامیکی» به‌تنهایی مشخص‌کننده یک محدوده دمایی واحد نیست و مشخصات دقیق هر محصول باید از دیتاشیت آن بررسی شود.
ورق نسوز فایبرگلاس
ورق‌ها و مواد آب‌بندی مبتنی بر الیاف شیشه در برخی کاربردهای حرارتی و صنعتی استفاده می‌شوند. الیاف شیشه می‌توانند به‌عنوان بخشی از ساختار یک ماده آب‌بندی یا عایق مورد استفاده قرار بگیرند.
ویژگی‌هایی مانند مقاومت حرارتی، استحکام، ساختار الیاف و نوع بایندر در عملکرد نهایی اهمیت دارند. به همین دلیل، برای انتخاب ورق نسوز فایبرگلاس باید شرایط کاری و مشخصات محصول مشخص بررسی شود.
ورق نسوز گرافیتی
ورق نسوز گرافیتی یکی از گزینه‌های مهم در آب‌بندی صنعتی است و در ساخت گسکت برای بسیاری از شرایط حرارتی مورد استفاده قرار می‌گیرد. ورقهای نسوز گرافیتی انعطاف‌پذیر در بازار در ساختارهای مختلف، از جمله انواع تقویت‌شده، عرضه می‌شوند.
برای نمونه، KLINGER ورقهای گرافیتی لمینت‌شده را برای محدوده‌های دمایی گسترده معرفی می‌کند و Garlock نیز گرافیت انعطاف‌پذیر را در گروه مواد ورق آب‌بندی خود قرار داده است. مشخصات واقعی دما و فشار به گرید و ساختار محصول وابسته است.
ورق نسوز کلینگریت
ورق کلینگریت یکی از نام‌های شناخته‌شده در حوزه ورقهای آب‌بندی صنعتی است. این محصولات در کاربردهای مختلف آب‌بندی مورد استفاده قرار می‌گیرند و انتخاب گرید مناسب آن‌ها باید با توجه به دما، فشار و نوع سیال انجام شود.
در هنگام خرید ورق کلینگریت، تنها نام محصول کافی نیست؛ مشخصات فنی گرید، ضخامت و سازگاری آن با سیال موردنظر باید بررسی شود.

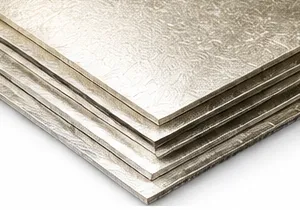

میکا به دلیل ساختار معدنی و مقاومت مناسب در برابر حرارت، در برخی مواد آب‌بندی دمای بالا مورد استفاده قرار می‌گیرد. ورقهای مبتنی بر میکا به خصوص در کاربرد هایی که پایداری حرارتی اهمیت بالایی دارد، مورد توجه هستند.
KLINGER نیز مواد آب بندی مبتنی بر میکا را برای کاربرد های دمای بالا معرفی می‌کند و DONIT نیز ورق های میکایی را در خانواده محصولات آب‌بندی خود قرار داده است.
ورق نسوز تفلون
ورق نسوز تفلون یا PTFE به دلیل مقاومت شیمیایی بالا یکی از مواد مهم در ساخت محصولات آب‌بندی است. ورقهای PTFE می‌توانند در سرویس‌هایی که تماس با مواد شیمیایی اهمیت دارد، مورد استفاده قرار گیرند.
البته تمام ورقهای PTFE عملکرد یکسانی ندارند. PTFE خالص، PTFE اصلاح‌شده و PTFE پرشده با موادی مانند گرافیت یا الیاف شیشه می‌توانند خواص متفاوتی داشته باشند. Garlock و DONIT نیز چندین خانواده از ورقهای PTFE را برای کاربردهای مختلف معرفی می‌کنند.
ورق نسوز سیلیکونی
سیلیکون یکی دیگر از موادی است که در ساخت برخی محصولات آب‌بندی و عایق‌کاری مورد استفاده قرار می‌گیرد. ویژگی‌هایی مانند انعطاف‌پذیری، پایداری در محدوده دمایی مشخص و مقاومت در برابر برخی شرایط محیطی باعث شده‌اند مواد سیلیکونی در کاربردهای مختلف صنعتی استفاده شوند.
برای انتخاب ورق نسوز سیلیکونی نیز باید دمای کار، نوع سیال، فشار و شرایط مکانیکی اتصال بررسی شود؛ زیرا مشخصات گریدهای مختلف می‌تواند متفاوت باشد.
در دسته‌بندی محصولات باطومی نسوز، انواع مختلفی از ورقهای نسوز ارائه می‌شود که هرکدام برای شرایط و کاربردهای متفاوتی مورد استفاده قرار می‌گیرند. انتخاب میان این محصولات باید بر اساس دما، فشار، نوع سیال و شرایط آب‌بندی انجام شود.
برای خرید ورق نسوز بهتر است انتخاب را با بررسی شرایط واقعی محل استفاده شروع کنید. مهم‌ترین پارامترهایی که باید پیش از خرید مشخص شوند عبارت‌اند از:
۱. نوع سیال
مشخص کنید ماده‌ای که قرار است توسط گسکت آب‌بندی شود چیست. آب، بخار، روغن، سوخت، هیدروکربن‌ها و مواد شیمیایی مختلف، سازگاری متفاوتی با مواد آب‌بندی دارند.
این موضوع یکی از مهم‌ترین دلایلی است که نمی‌توان یک ورق را به‌عنوان بهترین گزینه برای همه کاربردها معرفی کرد.
۲. دمای کاری
دمای واقعی سیستم باید با محدوده دمایی اعلام‌شده برای همان گرید مقایسه شود. همچنین باید شرایط راه‌اندازی، خاموش شدن و نوسانات دمایی نیز در نظر گرفته شوند.
به عنوان مثال، KLINGER برای خانواده‌های مختلف ورق آب‌بندی، محدوده‌های دمایی متفاوتی ارائه می‌کند؛ بنابراین حتی در یک گروه محصول نیز نمی‌توان یک دمای ثابت برای تمام مدل‌ها در نظر گرفت.
۳. فشار کاری
فشار سیستم نیز روی انتخاب ماده آب‌بندی تأثیر دارد. ورق باید بتواند تحت شرایط واقعی سیستم، آب‌بندی موردنیاز را حفظ کند.
در دیتاشیت محصولات صنعتی معمولاً فشار مجاز یا پارامترهای مرتبط با شرایط فشاری مشخص می‌شود. بنابراین انتخاب بر اساس عنوان محصول بدون بررسی مشخصات فنی توصیه نمی‌شود.
۴. ضخامت
ضخامت ورق باید بر اساس نوع اتصال، وضعیت سطوح، طراحی گسکت و شرایط کاری انتخاب شود. ضخامت بیشتر لزوماً به معنی عملکرد بهتر نیست.
۵. مقاومت شیمیایی
اگر ورق با مواد شیمیایی تماس دارد، سازگاری شیمیایی باید از اطلاعات فنی سازنده بررسی شود. برای مثال، PTFE در بسیاری از کاربردهای شیمیایی مزیت مهمی دارد، اما انتخاب نهایی همچنان باید بر اساس ماده و شرایط واقعی سرویس انجام شود.
۶. ابعاد ورق
ابعاد شیت باید متناسب با اندازه گسکت‌هایی باشد که قرار است از آن برش داده شوند. در سفارش‌های صنعتی، تعداد گسکت‌ها و میزان پرت برش نیز می‌تواند روی انتخاب ابعاد ورق تأثیر بگذارد.
۷. شرایط فلنج و اتصال
نوع فلنج، کیفیت سطح، میزان ناهمواری، بار پیچ‌ها و طراحی اتصال نیز در عملکرد گسکت مؤثر هستند. انتخاب ماده مناسب بدون درنظرگرفتن اتصال کامل، ممکن است نتیجه مطلوبی ایجاد نکند.
در نتیجه، راهنمای خرید پارچه نسوز نمی‌تواند جایگزین راهنمای انتخاب ورق آب‌بندی شود؛ چون این دو محصول از نظر ساختار و کاربرد متفاوت‌اند و ورق باید متناسب با شرایط آب‌بندی انتخاب شود.
مهم‌ترین کاربرد ورقهای آب‌بندی، ساخت گسکت‌های تخت برای جلوگیری از نشت در محل اتصال تجهیزات است. این محصولات در صنایع مختلف استفاده می‌شوند.
صنایع نفت، گاز و پتروشیمی
در خطوط لوله، فلنج‌ها، تجهیزات فرایندی و بخش‌هایی که کنترل نشت سیالات اهمیت دارد.
صنایع شیمیایی
در تجهیزات و خطوطی که با مواد شیمیایی مختلف سروکار دارند. در این بخش مقاومت شیمیایی ماده آب‌بندی اهمیت ویژه‌ای دارد.
نیروگاه‌ها و تأسیسات انرژی
برای آب‌بندی برخی فلنج‌ها، خطوط و تجهیزات تحت فشار و دما.
صنایع فولاد و فلزات
در تجهیزات حرارتی و خطوطی که در شرایط صنعتی سخت فعالیت می‌کنند.
پمپ‌ها و تجهیزات فرایندیدر برخی اتصالات و پوسته‌های تجهیزات که به گسکت مناسب نیاز دارند.
مبدل‌های حرارتی
در برخی اتصالات و فلنج‌های مبدل‌ها، متناسب با شرایط سرویس.
به طور کلی، صنعت آب‌بندی از مواد متنوعی مانند الیاف فشرده، گرافیت، PTFE، میکا و سایر ترکیبات استفاده می‌کند و انتخاب ماده به شرایط کاربرد وابسته است.
مشخصات ورق نسوز با توجه به جنس و گرید محصول تغییر می‌کند. مهم‌ترین پارامترهایی که هنگام بررسی محصول باید در نظر گرفته شوند عبارت‌اند از:
| مشخصه | اهمیت |
| جنس ورق | تعیین‌کننده بخش مهمی از عملکرد حرارتی و شیمیایی |
| ضخامت | مؤثر در طراحی و عملکرد گسکت |
| دمای کاری | تعیین‌کننده قابلیت استفاده در سرویس حرارتی |
| فشار کاری | مرتبط با توانایی حفظ آب‌بندی تحت فشار |
| مقاومت شیمیایی | مهم برای تماس با سیالات مختلف |
| تراکم و ساختار | مؤثر بر رفتار فشاری و آب‌بندی |
| قابلیت فشرده‌شدن | برای ایجاد تماس مناسب میان سطوح اهمیت دارد |
| بازیابی | در حفظ آب‌بندی پس از تغییرات شرایط کاری مؤثر است |
| ابعاد | تعیین‌کننده میزان مصرف و پرت هنگام برش |
| نوع تقویت‌کننده | در برخی ورق‌ها برای افزایش استحکام مکانیکی استفاده می‌شود |
جدول بالا یک دید کلی برای مقایسه انواع ورق نسوز ارائه می‌دهد اما انتخاب نهایی باید بر اساس شرایط واقعی سیستم انجام شود. کارشناسان باطومی نسوز می‌توانند در بررسی مشخصات فنی و انتخاب ورق متناسب با کاربرد موردنظر راهنمایی کنند.
در منابع تخصصی صنعت آب‌بندی نیز ورقهای گسکت بر اساس موادی مانند الیاف آرامید، گرافیت، PTFE، میکا و الیاف معدنی دسته‌بندی می‌شوند و برای انتخاب آن‌ها باید شرایط دما، فشار و سیال بررسی شود.
تفاوت این هشت نوع ورق را نمی‌توان فقط با معیار «تحمل حرارت» مشخص کرد. هر ماده برای مجموعه‌ای از شرایط کاری مناسب‌تر است.
| نوع ورق | ویژگی برجسته | عامل مهم در انتخاب |
| آزبست | محصول سنتی آب‌بندی و حرارتی | الزامات ایمنی و قانونی، کاربرد |
| سرامیکی | مناسب برای برخی شرایط دمای بالا | دما و شرایط مکانیکی |
| فایبرگلاس | ساختار الیافی و کاربردهای حرارتی | دما، ساختار و بایندر |
| گرافیتی | مناسب برای بسیاری از سرویس‌های حرارتی | دما، فشار و محیط |
| کلینگریت | کاربرد در آب‌بندی صنعتی | گرید، سیال و دما |
| میکا | مناسب برای برخی کاربردهای دمای بالا | دما و نوع سرویس |
| تفلون | مقاومت شیمیایی بالا در گریدهای مناسب | نوع سیال و دما |
| سیلیکونی | انعطاف‌پذیری و کاربرد در شرایط مشخص | دما، سیال و شرایط مکانیکی |
این جدول برای مقایسه اولیه است و جایگزین دیتاشیت محصول نیست. برای مثال، حتی در خانواده PTFE نیز محصولات خالص، اصلاح‌شده و پرشده می‌توانند عملکرد متفاوتی داشته باشند. همین موضوع درباره ورقهای گرافیتی و الیافی نیز صدق می‌کند.
بنابراین نمی‌توان بدون دانستن شرایط پروژه گفت بهترین ورق نسوز کدام است. بهترین انتخاب، ورقی است که با دما، فشار، سیال، نوع فلنج و شرایط نصب همان پروژه سازگار باشد.
ورق نسوز یک ماده ورقهای است که در بسیاری از کاربردهای صنعتی برای ساخت گسکت و ایجاد آب‌بندی میان دو سطح استفاده می‌شود. این ورق‌ها می‌توانند از مواد مختلفی مانند الیاف، گرافیت، PTFE، میکا، سیلیکون یا ترکیبات مهندسی‌شده ساخته شوند.
فرایند آب‌بندی به این صورت است که گسکت ساخته‌شده از ورق، میان دو سطح اتصال قرار می‌گیرد و تحت نیروی فشاری، ناهمواری‌ها و مسیرهای احتمالی نشت را پوشش می‌دهد. بنابراین قابلیت فشرده‌شدن، حفظ آب‌بندی و سازگاری با شرایط سرویس، در کنار مقاومت حرارتی اهمیت دارند. منابع تخصصی صنعت نیز فشرده‌شدن و بازیابی الاستیک را از ویژگی‌های مهم مواد گسکت معرفی می‌کنند.
نکته مهم این است که «نسوز» به معنای مناسب بودن محصول برای هر دما، فشار یا ماده شیمیایی نیست. هر یک از هشت نوع ورق نسوز موجود در این دسته، برای شرایط متفاوتی کاربرد دارد و انتخاب نهایی باید بر اساس مشخصات فنی همان محصول انجام شود.
برای استعلام قیمت روز انواع ورق نسوز و دریافت اطلاعات درباره محصولات موجود، می‌توانید با کارشناسان باطومی نسوز تماس بگیرید. انتخاب محصول بر اساس نوع سیال، دما، فشار و شرایط اتصال انجام می‌شود و کارشناسان می‌توانند در بررسی این مشخصات راهنمایی کنند.
